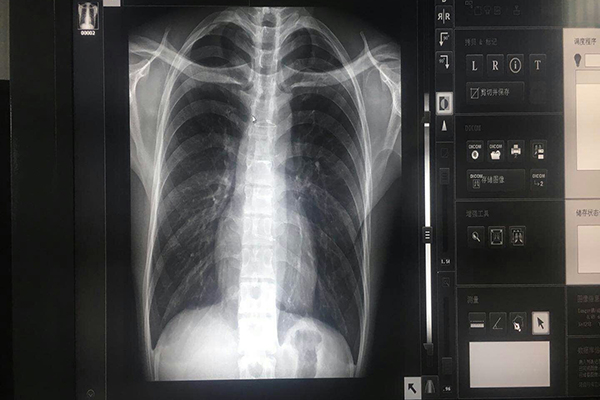

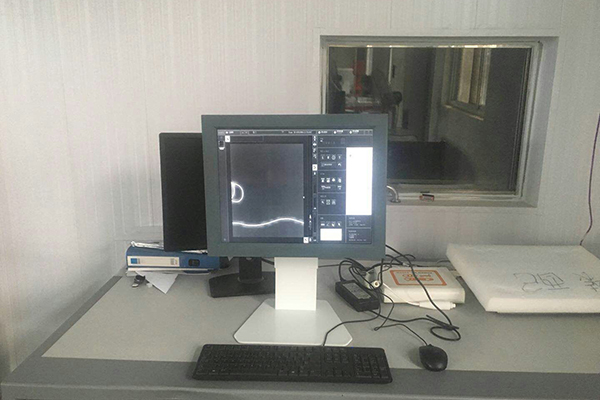

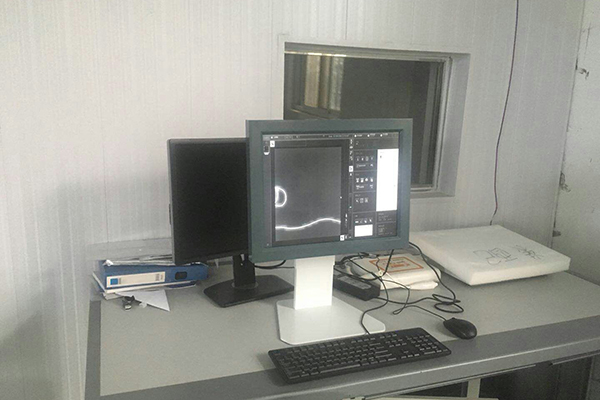

單位面積內實際顯示像素的數量，如800600、12001600等。普通顯示器有：1024768，12801204；基本上是橫屏顯示，不需要橫/豎屏轉換；醫療灰階顯示器有：根據影像的需要，可以橫/豎屏轉換，10241280（豎屏）/12801024（橫屏），稱為1百萬像素（1MP），常用橫屏顯示， 多適用于CT、MRI、數字胃腸機；12001600（豎屏）/16001200（橫屏）；稱為2百萬像素（2MP），簡稱1K，常用豎屏顯示， 多適用于CR、DSA、數字胃腸機、，PACS閱片工作站；15362048（豎屏）/20481536（橫屏）；稱為3百萬像素（3MP），簡稱1.5 K，常用豎屏顯示， 多適用于CCD-DR、PACS診斷工作站；20482560（豎屏）/25602048（橫屏）；稱為 5 百 萬像素（ 5MP ），簡稱 2 K ，常用豎 屏顯示，多適用于平板DR、乳腺機、PACS診斷工作站；醫療灰階顯示器的分辨率與價格成正比，與放射設備的分辨率正相關，相應的設備應當配套相應分辨率的顯示器。

醫療灰階顯示器定期的性能檢驗是非常必要的，這個性能檢驗稱之為校準。醫療灰階顯示器相對于普通顯示器昂貴的價格，也因為其校準上的高要求。醫療顯示器的校準方式主要有兩種：外置式和內置式，內置式又分前置式和后置式。顯示器校準，嚴格講應該是通過“顯示鏈路”對顯示器的“顯示效果”進行校準。其目的，是保持數字影像顯示的標準性和一致性。校準的對象，主要是顯示器上各個像素的亮度值(一般用ftL即英尺流明數)，其次是空間畸變(如畫一直線結果顯示成一曲線、畫一正方形結果顯示一長方形或梯形)。

醫療顯示器區別于普通顯示器是亮度值的校準。參數性能上要滿足上面這些要求，生產量大概不到普通顯示器的百萬分之一，醫療灰階顯示器的價格能不昂貴嗎？

普通顯示器有：無液晶屏的保護板，電源為內置方式無特殊要求。醫療灰階監視器有：由于教學的要求和醫生的習慣，專配有液晶屏的保護板針對醫療環境配有醫療專用電源。顯卡：普通顯示器有：內存、速度、3D指標；醫療顯示器有：顯示模式、一卡兩顯、主副顯示互換、彩色—黑白轉換、10bit灰階輸出；橫/豎屏轉換。

亮度：亮度就是顯示器上顯示圖像有多么明亮的程度，單位（cd/m2）坎德拉每平方米。醫療灰階監視器：600-700 cd/m2 標準校正設定的亮度在400-500 cd/m2之間；要求3萬小時,甚至10萬小時亮度值保持不變。普通：200-300 cd/m2 無特殊要求。

響應時間：指的是液晶顯示器對輸入信號顯示圖像的反應速度，也就是液晶由暗轉亮或由亮轉暗的反應時間。通常都是以毫秒（ms）來計算。醫療灰階監視器：對于一些動態高清的影像，一般為幾毫秒左右，對于靜態的影像要求不高。普通：16–5ms左右?？梢暯嵌?，醫療灰階監視器：上下/左右均可達到178°超寬視角。普通：上下視角140°左右，左右視角160°左右。

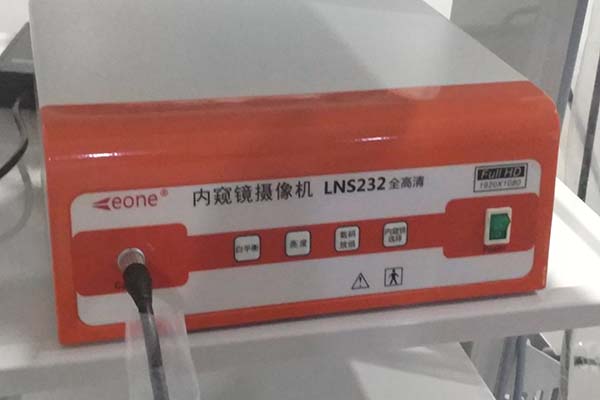

隨著電子學和數字視頻技術的發展，與80年代出現了電子內窺鏡，這樣便不再以光纖傳像，而代之以光敏集成電路攝像系統，簡稱CCD。內窺鏡攝像系統中，微型圖像傳感器的CCD器件是電荷耦合器件，是在硅基片上制成的大規模面陣集成電路芯片，是一種全固態成像器件。

CCD芯片借助必要的光學系統(內窺鏡先端物鏡)和專用的外圍驅動與信號處理電路，可以將景物圖像通過CCD面陣進行逐點、逐行 、逐幀依次轉換 、存儲 、傳輸，在其輸出端產生一個景物圖像相關的時序視頻信號經電纜傳輸至外部電路轉換處理系統經取樣、A/D 轉換、數字信號處理、D/A轉換、電視信號編碼，在監視器上還原成可供觀察的景物圖像和相關文字信息。內窺鏡攝像系統主要所能顯示的不但影像質量好，光亮度強，而且圖像大，可以檢查出更細小的病變，而且電子內窺鏡的外徑更細，圖像更加清晰和直觀，操作方便。有些內窺鏡甚至還有微型集成電路傳感器，將所觀察到的信息反饋給計算機。它不但能獲得組織器官形態學的診斷信息，而且也能對組織器官各種生理機能進行測定。

內窺鏡攝像系統的優勢是圖像清晰，色澤逼真，分辨率高，電子內窺鏡圖像經過特殊處理，將圖像放大，對小病灶的觀察尤為適合。具有錄像、儲存功能，能將病變儲存起來，便于查看及連續對照觀察。快速照相，減少內鏡檢查時間。避免了光導纖維易于折斷、導光亮度易于衰減、圖像放大易于失真等缺點。

內窺鏡攝像系統中，電子內窺鏡的成像原理是利用電視信息中心裝備的光源所發出的光，經內鏡內的導光纖維將光導入受檢體腔內，CCD圖像傳感器接受到體腔內粘膜面反射來的光，將此光轉換成電信號，再通過導線將信號輸送到電視信息中心，再經過電視信息中心將這些電信號經過貯存和處理，然后傳輸到電視監視器中在屏幕上顯示出受檢腔器的彩色粘膜圖像。目前世界上使用的CCD圖像傳感器有兩種，其具體的形成彩色圖像的方式略有不同。

電子內窺鏡：內窺鏡主體、光學系統、光源、4個控制子系統和計算機圖像處理與顯示系統。內窺鏡主體指內窺鏡的鏡身部分，包括光學成像系統、面陣CCD、傳光束和調節機構。內窺鏡攝像系統電子內窺鏡，控制子系統包括CCD驅動電路及圖像采集電路（驅動CCD、控制圖像采集）、視頻驅動亮度控制系統（調節光源的發光亮度）、圖像畸變實時校正系統（用于實時在線校正內窺鏡光學系統的畸變）和圖像實時采集和顯示系統（控制圖像采集和顯示）。

光源發出的光通過傳光束（光纖），經內窺鏡主體，傳遞到人體內部，照亮人體內腔組織需要檢查部分，物鏡將待檢查部分成像在面陣CCD上，由CCD驅動電路控制CCD采集圖像，輸出標準視頻信號。調節機構用于調節內窺鏡前端的觀察角度，可上下調節、左右調節和旋轉調節。視頻驅動亮度控制系統根據CCD輸出的視頻信號調節光源的亮度，確保輸出圖像上沒有白色高亮度區域。由于光學系統存在畸變，CCD輸出帶有畸變的視頻信號，圖像畸變實時校正系統對其進行校正，輸出校正的視頻信號。內窺鏡攝像系統圖像實時采集和顯示系統對校正視頻信號進行圖像采集、保存和處理，并進行病檔管理。

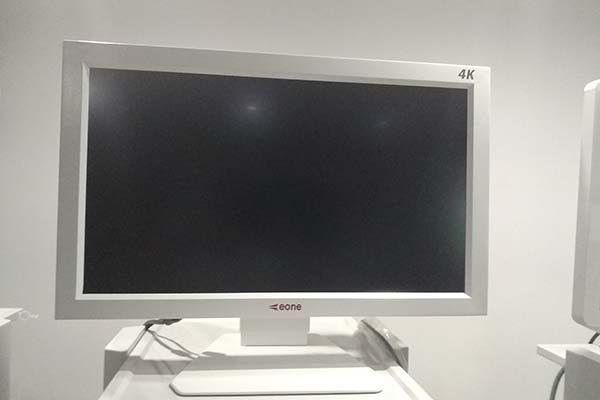

一個醫療灰階顯示器必須支持DICOM PART14的標準，也就是說必須具備調整DICOM標準曲線的能力，使其和DICOM標準相吻合，從而保證影像的顯示質量。常規尺寸：顯示器尺寸是以對角線長度來表達，一般以英寸為單位普通顯示器主流尺寸為15”、17”、19”。

醫療灰階顯示器常見尺寸為18”、20”、21”，尺寸基本與X膠片相仿。支持灰階顯示：灰階度是黑白醫療影像非常重要的特性，它反映了黑白圖像之間的層次?；译A顯示要求顯卡支持，醫療專用顯示器應當配有專用顯卡；普通顯示器有：8bit- 256灰階，用于顯示彩色圖象，無灰階要求，使用普通顯卡。

醫療灰階顯示器有：10 bit-1024灰階，用于顯示X光灰階圖象，于診斷相關，要求：10bit11bit（1024*2048灰階）。支持SBC功能（穩定的亮度控制）。顯示器的亮度是會隨著時間而衰減的，普通顯示器由于沒有穩定的亮度控制和校準，不但衰減較快，平時使用時，也由于受環境的影響，其亮度不能長時間的維持在一個隊人體肉眼合適的水平上，而醫療灰階顯示器考慮到這一個問題，采取了穩定的亮度控制技術，對顯示亮度所反饋的信息隨時進行校準，使其始終保持在標準亮度之上，符合臨床的閱片標準。
